Ce produit a été développé en complément de la grille de départ afin d’aider les collectivités, et/ou société assurant la réalisation de la fosse, à avoir une qualité de réalisation du génie civil en parfaite adéquation avec les besoins nécessaires à la bonne implantation de la grille de départ.
Description :

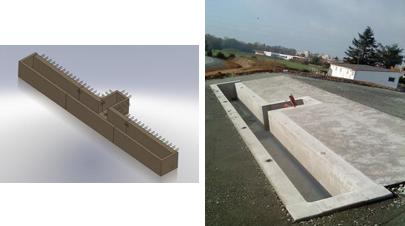

La fosse est composée de 4 éléments en béton armé à assembler sur site.
- 3 principaux assurant la réalisation de la fosse pour recevoir la grille.
- 1 auxiliaire servant pour l’implantation du vérin de commande de la grille sous le plan de départ.
En cas d’installation d’une grille de départ avec vérin sur le dessus, le module auxiliaire n’est pas installé.
Les éléments sont vissés ensemble grâce à des inserts noyés dans le béton. 3 points de fixation sont implantés sur chaque interface.
|
|
Mise en œuvre :
Une fois la tranchée réceptrice réalisée (plan coté sur demande), les éléments sont placés un à un dans la tranchée sur un lit de concassé stabilisé. Une fois ceux-ci parfaitement positionnés les uns par rapport au autres et par rapport à la butte de départ, il ne reste qu’à les assembler entre eux et à combler la tranchée autour des éléments.
NOTA : un guide plus détaillé de mise en œuvre des éléments et de réalisation de la fosse est disponible sur demande.
Avantages :
- Respect des cotes de la fosse
- Meilleure implantation de la grille => durée de vie de la grille accrue
- Pas de coffrage incliné à réaliser
- Pas de risque de déformation du coffrage à la coulée
- Rapidité d’implantation (environ 1 journée hors préparation de la tranchée et finitions)
- Jusqu’à 20% moins cher qu’une fosse coffrée classique
|
|
